Pažangiose saulės elektrinių sistemose veikimo režimai yra nustatomi vieną kartą ir sistema veikia automatiškai, be žmogaus įsikišimo – atsižvelgia į šios ir kitos dienos elektros energijos kainą, saulės apšvitos kiekį. Vertindama įvairius aspektus sistema priima sprendimą savarankiškai – kada efektyviausia bateriją krauti, kada iškrauti, kaip efektyviausia bateriją krauti – iš saulės energijos arba iš tinklo.
Instaliuojamos saulės elektrinės sistemos su energijos kaupikliais pagal LR reguliavimą efektyviausiai veikia 2 režimais:
- šiltojo metų laiko režimu (nuo kovo pradžios iki rugsėjo pabaigos). Sistemos projektuojamos taip, kad pastatui užtektų energijos iki ateinančio ryto, tokiu būdu užtikrinant, kad pastatas praktiškai nevartos elektros energijos iš tinklo.
- šaltojo metų laiko režimu (nuo spalio pradžios iki vasario pabaigos). Sistema analizuoja elektros energijos kainą biržoje ir priima vartotojui naudingiausią sprendimą. Kai elektros energija pigi – kaupiklį įkrauna, kai brangi – iškrauna ir tokiu būdu taupo.

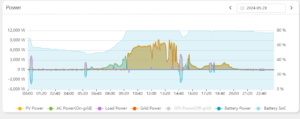

- Pateiktame grafike matoma, kaip veikia 10 kW saulės elektrinės sistema su 12 kWh LFP energijos kaupikliu. Atkreiptinas dėmėsis, kad baterijos įkrovimas yra apribotas iki 80 proc. talpos, o iškrovimas iki 10 proc. talpos su tikslu maksimaliai prailginti baterijos eksploatacijos laikotarpį.

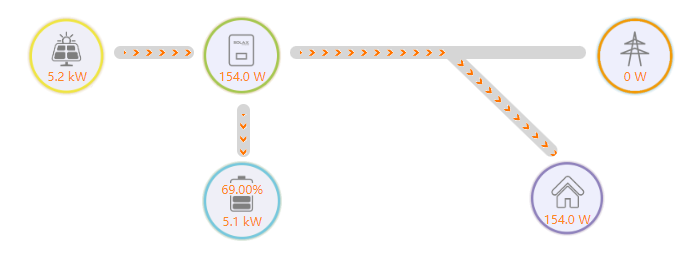

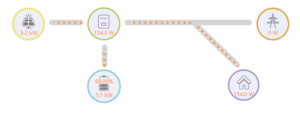

- Matoma, kad visų pirma saulės modulių generuojama elektros energija tiekiama namų vartojimui, vėliau tiekiama tiesiai į bateriją. Kai baterija įkraunama – energijos perteklius nukreipiamas į tinklą. Svarbu pažymėti, kad Solet siūlomuose sistemose aukštos įtampos kaupikliai įkraunami itin dideliu efektyvumu, kadangi elektros energija pasiekia bateriją tiesiogiai (DC-DC), praktiškai nešvaistant energijos.
- Grafike šviesiai mėlyna spalva yra pažymėtas baterijos įkrovimo lygis (SOC, %), iš grafiko matyti, kad baterijos talpa nuosekliai mažėja nuo vidurnakčio iki maždaug 5:30, kol prasideda saulės elektrinės generacija.
- Nuo maždaug 5:30 iki 20:00 namus ir bateriją energija aprūpina saulės elektrinė, o nuo 20:00 iki ateinančio ryto energija tiekiama tik iš baterijos.
Saulės elektrinės su galios kaupikliu veikimo grafiko paaiškinimai:
- Geltona, PV Power – tai saulės elektrinės generacija, atvaizduojama vatais
- Žalia, AC Power – galios keitiklio galia AC dalyje, atvaizduojama vatais, dažniausiai 1-2% mažesnė reikšmė už PV Power
- Violetinė, Load Power – namų apkrovos arba energija, kuria vartoja namai
- Oranžinė, Grid Power – jeigu reikšmė teigiama – rodoma galia, kuri tiekiama į ESO tinklą, jeigu reikšmė neigiama – rodoma galia, kuria namus aprūpina ESO tinklas. Jeigu neigiamų reikšmių nėra – namas nevartoja ESO energijos.
- Tamsiai mėlyna, Battery Power – jeigu reikšmė teigiama, rodoma galia, kuria įkraunama baterija, jeigu reikšmė neigiama – rodoma galia, kuria namus aprūpina Baterija.
Kokie komponentai reikalingi, kad tokia sistema veiktų pilnavertiškai?
- Hibridinis galios keitiklis
- Saulės moduliai, kurių galios pakaktų efektyviam sistemos veikimui
- Kaupiklio valdymo sistema
- Kaupikliai, parenkami pagal namų suvartojimą
- Išmanusis skaitiklis
- Išmani energijos valdymo sistema
- EPS perjungėjas (jeigu norite, kad sistema veiktų net ir dingus ESO tinklo įtampai ar autonomiškai)
Kaip veikia hibridinė saulės elektrinės sistema su elektros generatoriumi?
Šis prijungimo būdas, kai sistemoje naudojami ne tik saulės moduliai, energijos kaupikliai, bet ir benzininis ar dyzelinis elektros generatorius gali būti itin aktualus, kai sistema jungiama autonomiškai – kai nėra ESO tinklo. Arba paprasčiausiai, saulės elektrinės savininkas nori būti tikras, kad turės elektros energijos tiekimą visus metus, net jei tinkle nebūtų įtampos ilgesnį laiką.
Tokias sistemas montuojame su ATS perjungėju, kuris priklausomai nuo tinklo įtampos (yra arba nėra) perjungia elektros tiekimą iš generatoriaus, visiškai atjungdamas išorinį elektros tinklą.
Generatorius su įtampos/dažnio valdikliu ir DRY contact jungtimi yra įjungiamas be namo savininko įsikišimo, sistema veikia automatiškai ir visiškai autonomiškai. Viskas kuo reikia pasirūpinti – pakankamas kuro kiekis generatoriaus bake. Generatorius visų pirma aprūpins namus elektros energija, kai energijos bus per daug – įkraus akumuliatorius. Kai akumuliatorių įkrovos lygis pasieks numatytą lygį – generatorius išsijungs ir namai bus aprūpinami energija iš baterijų.
